Фланцы стальные приварные встык ГОСТ 12821-80 (воротниковые)



на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2)	ГОСТ 12821-80
Конструкция и размеры   Steel butt-welded flanges for Pnom from 0.1 to 20.0 MPa (from 1 to 200 kgf/cm2). Desing and dimensions	В замен: ГОСТ 12829-33-67 ГОСТ 12835-67 ГОСТ 1260-67



ОКП 37 9941



Настоящий стандарт распространяется на стальные приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Р_у от 0,1 до 20,0 МПа (от 1 до 200 кгс/см²) и температуру среды от 20 до 873 К (от -253 до 600^оС).

Материалы изготовления:

стали марки Ст3сп не ниже 2-й категории по ГОСТ 380-94; 20, 25 по ГОСТ 1050-88; 09Г2С по ГОСТ 19281-89; 10Г2 по ГОСТ 4543-71; 15Х5М по ГОСТ 4543-71; 12Х18Н9Т по ГОСТ 5632-72; 15Х18Н12С4ТЮ(типа ЭИ-654) по ГОСТ 5632-72, 06ХН28МДТ(типа ЭИ-945) по ГОСТ 5632-72, 10Х17Н13М3Т(типа ЭИ-432) по ГОСТ 5632-72

Температура применения деталей, изготовленных из стали марки Ст3сп, 20, 25 – от минус 40°С до плюс 425°С; 09Г2С, 10Г2 – от минус 70°С до плюс 350°С; 15Х5М – от минус 40°С до плюс 450°С, 12Х18Н9Т – от минус 80°С до плюс 600°С; 15Х18Н12С4ТЮ – от минус 40°С до плюс 300°С, 06ХН28МДТ – от минус 70°С до плюс 400°С;10Х17Н13М3Т – от минус 253°С до плюс 600°С.

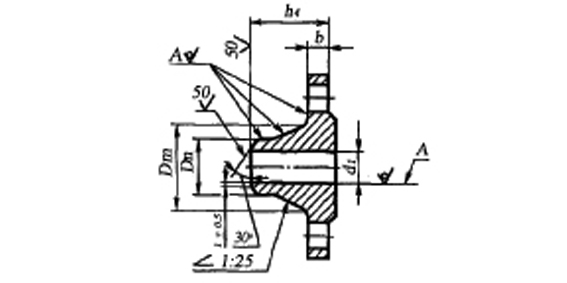

Конструкция и размеры фланцев должны соответствовать указанным на чертеже и табл. 1-10.

---

---

Примечания:

1. Допускается обработка поверхностей А с шероховатостью Ra < 100 мкм.
2. Допускается изготовление фланцев с другими видами разделки под сварку по техническойдокументации, утвержденной в установленном порядке.

Таблица №1 на Р_у 0,1 и 0,25 МПа (1 и 25 кгс/см²);

Таблица №2 на Р_у 0,6 МПа (6 кгс/см²);

Таблица №3 на р_у 1,0 МПа (10 кгс/см²);

Таблица №4 на Р_у 1,6 МПа (16 кгс/см²);

Таблица №5 на Р_у 2,5 МПа (25 кгс/см²);

Таблица №6 на Р_у 4,0 МПа (40 кгс/см²);

Таблица №7 на Р_у 6,3 МПа (63 кгс/см²);

Таблица №8 на Р_у 10,0 МПа (100 кгс/см²);

Таблица №9 на Р_у 16,0 МПа (160 кгс/см²);

Таблица №10 на Р_у 20,0 МПа (200 кгс/см²).



Примечания к табл. 1-10:



Фланцы с условными проходами указанными в скобках, не допускаются применять для арматуры общего назначения.

Допускается фланцы D_y 80 на Р_у 6,3 МПа (63 кгс/см²) изготавливать диаметром D_n равным 95 мм.

Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1 (кроме фланцев на Р_у 10,0; 16,0 и 20,0 МПа(100, 160 и 200 кгс/см²), 2, 3, 4, 5, 6, 7, 8, 9 и присоеденительными размерами по ГОСТ 12815-80.

Пример условного обозначения при заказе круглого стального приварного встык фланца D_y 50 мм на Р_у 1,0 МПа (10 кгс/см²), из стали 20 исполнения 1 (с соедительным выступом):  Фланец 1-50-10 ст.20 ГОСТ 12821-80



При заказе фланцев с шипом-пазом под фторопластовую прокладку к условному обозначению следует добавлять букву Ф после обозначения условного давления.

Фланцы должны изготовляться ковкой, штамповкой, гибкой из полосового проката с последующей сваркой стыка, а также другими методами.

Неуказанные размеры и предельные отклонения- по рабочим чертежам, утвержденным в установленном порядке.

При несовпадении внутренних диаметров фланца и трубы допускается выполнять плавный переход под углом не более 10^о.
